アナログRGBをHDMIにコンバートするとやはり遅延が発生します
そこでRGB信号を分岐させて、ゲーム用の表示はそのままにする計画です

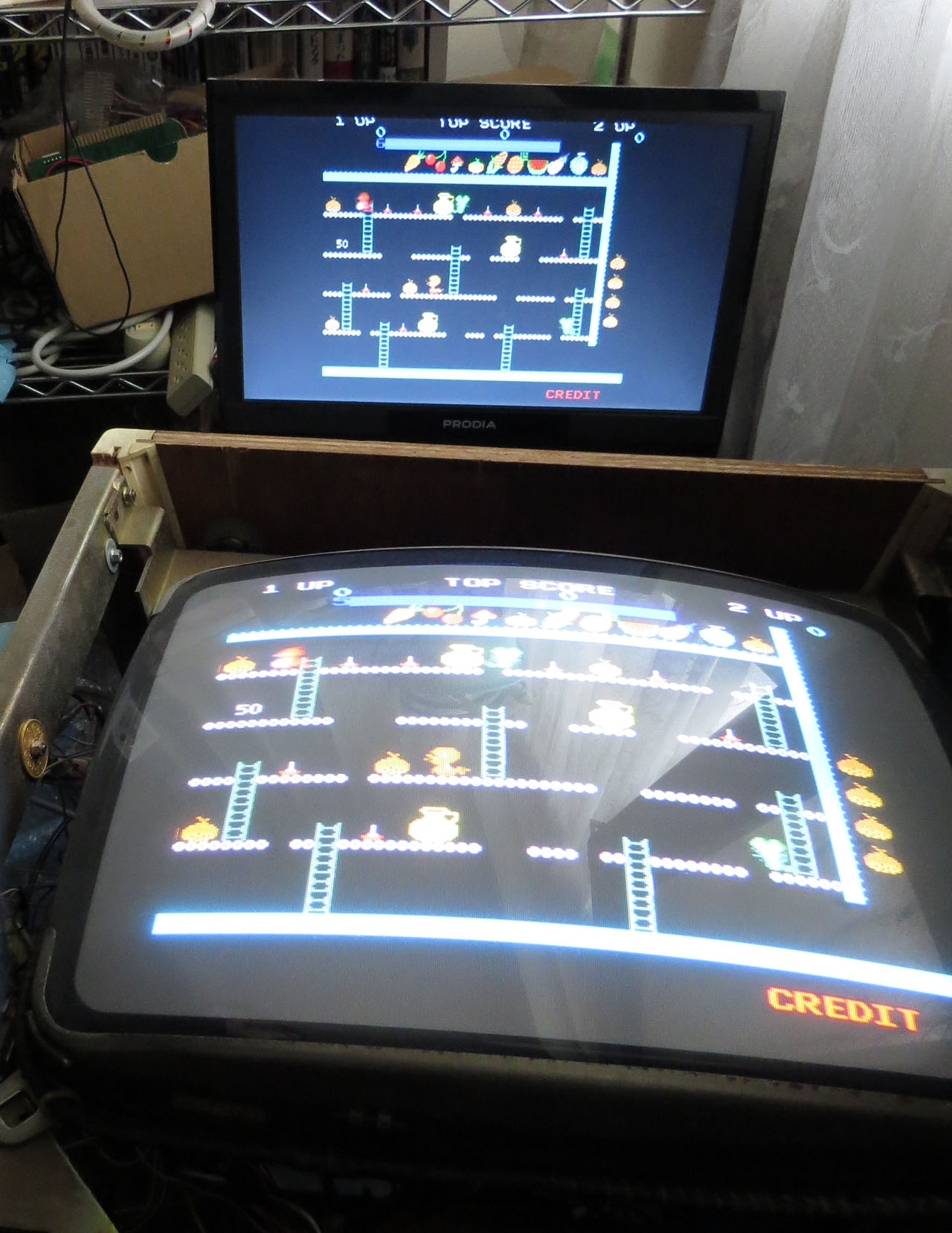

結果は↓
電源の分配のようにRGBの映像信号を二股に分けると、信号が不安定になって
うまく表示されません。なので信号を分割する回路を通す必要があります
PC用のアナログRGB映像信号のスプリッター(PCの画面を複数のモニタに出力する機器)
に基板のRGB信号を入れてやれば、そのまま出力されるのではと思い
たぶん秋葉原のジャンク屋にスプリッターを探しに行きます
最近よくあるHDMIのスプリッターはダメで、昔のアナログRGB信号のスプリッターが
必要です。
「ああ、三月兎の閉店セールのときに、捨て値で売られていたっけな」
とその時には必要でなかったものを買わなかったことを悔やみつつ
目的にそいそうな機器を入手してきました。

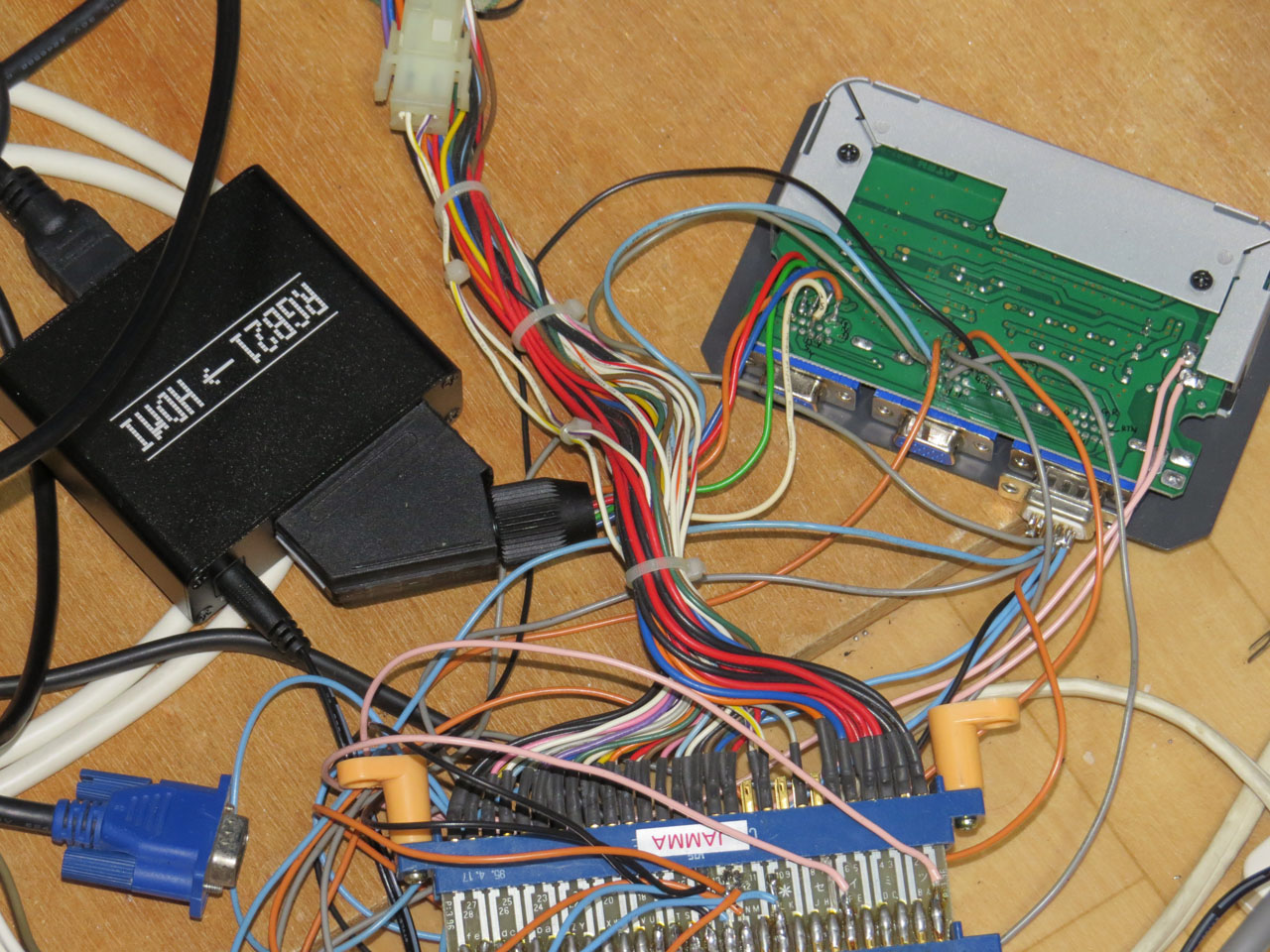

ほかの目的には使いまわしはしないだろうということで直接ハンダ付けして
電源もAC-DCアダプタの出力が実測12Vだったので、JAMMAの12V線からもらうことにしました
結果ですが信号は無事出ているのですがRGB21→HDMIアダプタがうまく同期をとれない場合があるようです
詳しくは→こちらの動画を
ほかの基板ではどうなるかは今後検証して行きたいと思います
そこでRGB信号を分岐させて、ゲーム用の表示はそのままにする計画です
結果は↓
電源の分配のようにRGBの映像信号を二股に分けると、信号が不安定になって
うまく表示されません。なので信号を分割する回路を通す必要があります
PC用のアナログRGB映像信号のスプリッター(PCの画面を複数のモニタに出力する機器)
に基板のRGB信号を入れてやれば、そのまま出力されるのではと思い
たぶん秋葉原のジャンク屋にスプリッターを探しに行きます
最近よくあるHDMIのスプリッターはダメで、昔のアナログRGB信号のスプリッターが
必要です。
「ああ、三月兎の閉店セールのときに、捨て値で売られていたっけな」
とその時には必要でなかったものを買わなかったことを悔やみつつ
目的にそいそうな機器を入手してきました。
ほかの目的には使いまわしはしないだろうということで直接ハンダ付けして
電源もAC-DCアダプタの出力が実測12Vだったので、JAMMAの12V線からもらうことにしました
結果ですが信号は無事出ているのですがRGB21→HDMIアダプタがうまく同期をとれない場合があるようです
詳しくは→こちらの動画を
ほかの基板ではどうなるかは今後検証して行きたいと思います
